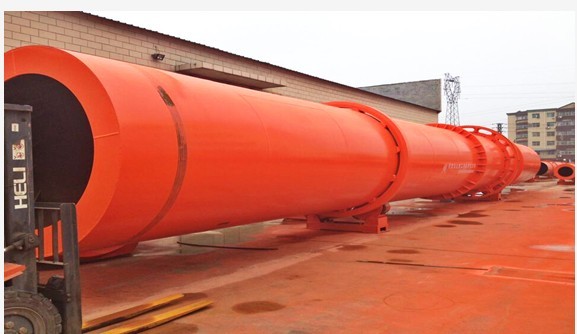

转筒污泥烘干机主要由引风机、打散装置、带式上料机、进料机、回转滚筒、热源、带式出料机、卸料器和配电柜构成。

转筒污泥烘干机的工作区包括出料区、倾斜扬料板区、清理区、导料区构成。污泥由给料机经溜槽进入烘干机内导料板上，随着筒体的转动，污泥被导至倾斜扬料板上即被提升到筒体的中心位置，逐渐洒落形成料幕，高温气流从中穿过，使污泥预热并蒸发部分水分。

当污泥洒落、移动到活动的篦条式翼板上时，物料又与预热过的篦条式翼板夹杂在一起，将热量传给物料，使部分水分蒸发。同时，翼板夹带物料提起、洒落，重复多次，物料与热气流进行对流和接触热交换。同时埋在物料中的清扫装置，也沿圆弧形扬料板的里侧下滑，把扬料板内壁粘附的物料清扫下来。当清扫装置随筒体转过垂直线以后，又在圆弧扬料板背面拖动，将其粘附在扬料板外壁的物料清扫下来。随着筒体的不断转动，使部分水分蒸发，污泥得到进一步干燥。

同时，清扫装置对污泥团球也起到了打碎作用，提高了干燥速度，最后污泥干燥后变成低水分的松散物料，由出料口排出。

转筒污泥烘干机优点：

1、采用自动控制装置，只需通过控制面板调节好时间，即可自动完成整个烘干过程，从而极大的提高了烘干效率。

2、转筒采用优质不锈钢制作，筒体美观光滑，经久耐用。

3、采用三角胶带传动，运转平稳、噪声低、安全可靠。

4、高效率循环排气及内笼转动保证烘干快速均匀；大直径入料口，方便物料进出。

5、优质热交换器及定时控制正反转，进一步提高烘干及摇粒质量。

6、高效散热器，并配以合理的引风道，使热风直接和衣物接触，大大提高了烘干效率，同时节省了能源。
